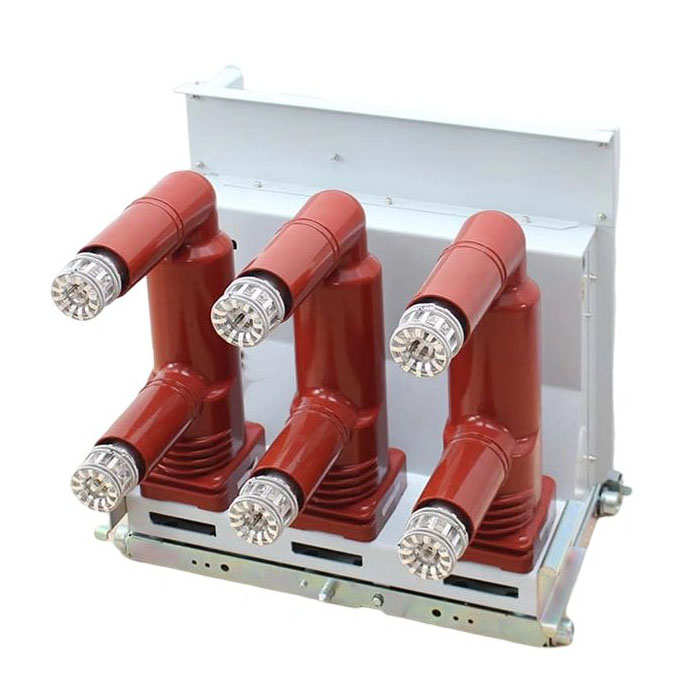

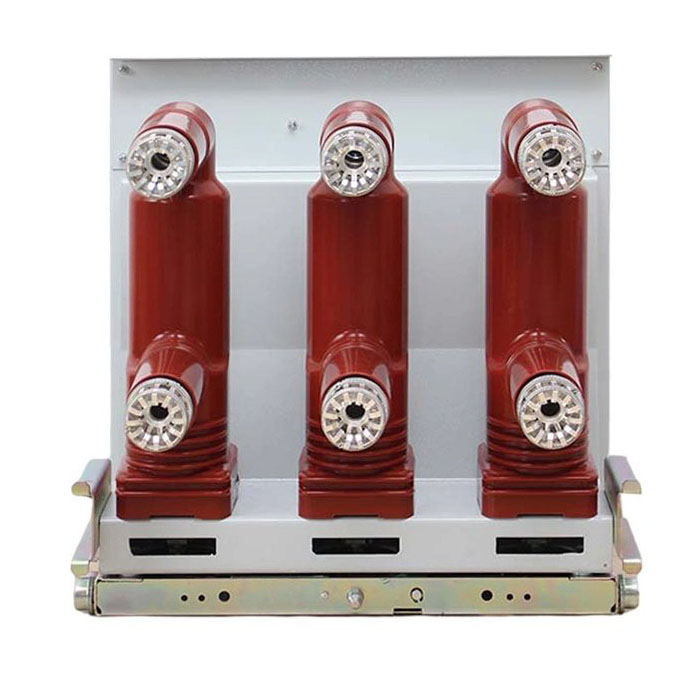

630a မိုးလုံလေလုံ HV လေဟာနယ်တိုက်နယ် breaker

Lugao သည်သီးခြားအိမ်တွင်းလေဟာနယ် breaker ထုတ်လုပ်သူအဖြစ်ဂုဏ်ယူစွာဖြင့်ဂုဏ်ယူစွာရပ်တည်နေသည်။ ရည်ရွယ်ချက်သုံးခု AC 50Hz မိုးလုံလေလုံလျှပ်စစ်ဓာတ်အားပေးစက်ရေးစနစ်များတွင်အသုံးပြုရန်အတွက်ဤ circuit breaker များကို 24 KV voltage တစ်ခုအတွက်အထူးသတ်မှတ်ထားသည်။ 4 င်းတို့၏အဓိကလုပ်ဆောင်ချက်မှာစက်မှုလုပ်ငန်းနှင့်သတ္တုတွင်းလုပ်ငန်းများ, လျှပ်စစ်ဓာတ်အားပေးစက်ရုံများနှင့်ဓာတ်အားပေးစက်ရုံများအပါအ 0 င် Setting အမျိုးမျိုးတွင်လျှပ်စစ်ပစ္စည်းများကိုကာကွယ်ရန်နှင့်ထိန်းချုပ်ရန်ဖြစ်သည်။ VS1-24 circuit breaker များသည်အမှားများသို့မဟုတ်ပုံမှန်မဟုတ်သောအခြေအနေများတွင် circuit ကိုချက်ချင်းအနှောင့်အယှက်ဖြစ်စေခြင်းဖြင့်လျှပ်စစ်ဓာတ်အားစနစ်များ၏လုံခြုံမှုနှင့်ယုံကြည်စိတ်ချရမှုကိုသေချာစေရန်အဓိကအခန်းကဏ် play မှပါ 0 င်သည်။ Invacuum circuit breaker များတွင်စံသတ်မှတ်ချက်များကိုပြန်လည်ပြုပြင်ပြောင်းလဲသည့်အစွန်းဖြေရှင်းနည်းများအတွက် Lugao ကိုရွေးချယ်ပါ။

စုံစမ်းမေးမြန်းရန်ပေးပို့ပါ။

ကုန်ပစ္စည်းအကြောင်းအရာ

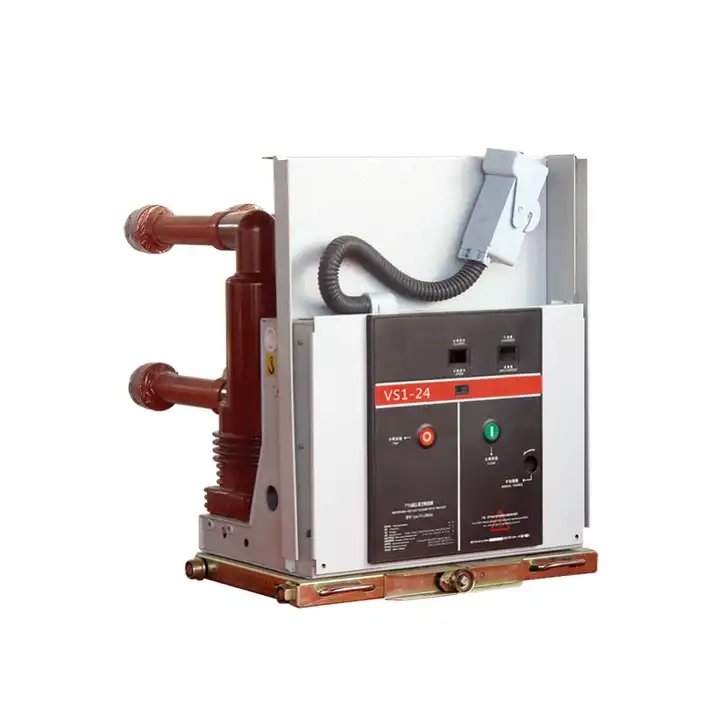

Lugao သည် 630A မိုးလုံလေလုံ HV VAV CIRCUIR CLASSER ကုန်ပစ္စည်းပေးသွင်းသူဖြစ်သည်။ embedded Poles နှင့်အတူ Inverbuum circuit breakers vs1-24 စီးရီးစီးရီးများစီးပွါးရေးသည်အဓိက conductive circuit အတွက် embedded တိုင်ဒီဇိုင်းကိုအသုံးပြုသည်။ ဤဆန်းသစ်တီထွင်မှုသည်ပြုပြင်ထိန်းသိမ်းမှုကင်းသောလည်ပတ်မှုနှင့်စက်မှုလုပ်ငန်းများတိုးချဲ့ခြင်းနှင့်စက်မှုနှင့်လျှပ်စစ်သက်တမ်းတိုးခြင်းတို့ဖြစ်ပေါ်လာခြင်းကိုဆိုလိုသည်။ Vacuum circuit breaker သည်အမျိုးသားအဆင့်နှင့် IEC စံသတ်မှတ်ချက်များနှင့်ကိုက်ညီပြီး M-E2-E2-C2 ၏စွမ်းဆောင်ရည်အဆင့်သတ်မှတ်ချက်ကိုရရှိခဲ့သည်။

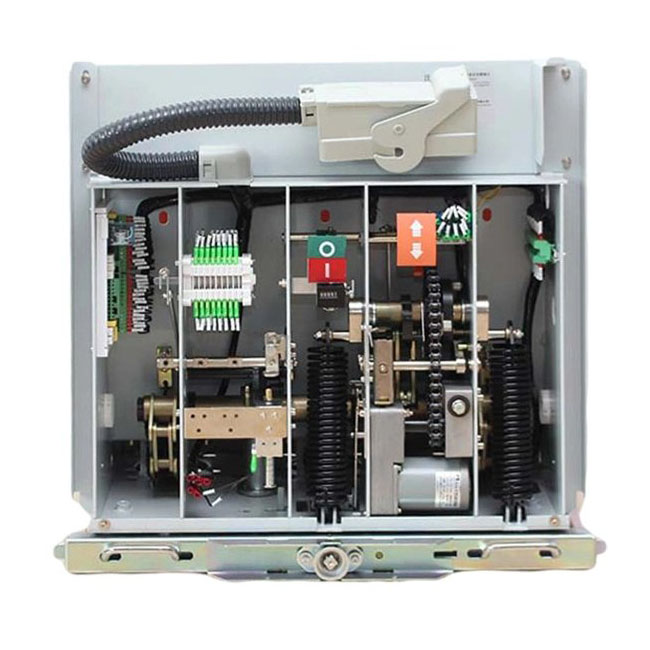

SwitchGear နှင့်အတူလိုက်လျောညီထွေဖြစ်အောင်လုပ်ခြင်းအတွက် Kyn28-24 (GZS1) ကဲ့သို့ဤထုတ်ကုန်သည်တပ်ဆင်ထားသောတပ်ဆင်မှုများအတွက်သင့်တော်သည်။ လေဟာနယ် breaker သည်ရွေ့လျားမှုနှင့်ငြိမ်သက်ခြင်းယန္တရားမှတစ်ဆင့်ရွေ့လျားခြင်းနှင့်ငြိမ်သက်ခြင်းအဆက်အသွယ်များဖွင့်လှစ်သည့်နိယာမကို အခြေခံ. လုပ်ဆောင်သည်။ အဆက်အသွယ်မျက်နှာပြင်များ၏မြင့်မားသောအပူချိန်မရှိတဲ့မြင့်မားသောမြင့်မားသောအပူချိန်သည်သံလိုက်စက်ကွင်းတစ်ခုကိုထုတ်ပေးသည်။ သတ္တုအခိုးအငွေ့ကိုသတ္တုဆလင်ဒါ (ဒိုင်းလွှား) ပေါ်တွင်ချေးထားသည်။

ယုံကြည်စိတ်ချရသောစွမ်းဆောင်ရည်အပြင် VS1-24 စီးရီးများသည်စက်မှုလုပ်ငန်း, သတ္တုတွင်းလုပ်ငန်း, လျှပ်စစ်ဓာတ်အားပေးစက်ရုံများနှင့်ဓာတ်အားပေးစက်ရုံများတွင်မိုးလုံလေလုံ application များအတွက်အကောင်းဆုံးဖြစ်သည်။ embedded Pole Design သည် 0 င်ရောက်စွက်ဖက်သော insulation elatulation ယုံကြည်စိတ်ချရမှုနှင့်ထိရောက်သောစွမ်းရည်များကိုသေချာစေသည်။ SwitchGear တွင်ထည့်သွင်းထားသောဤမိုးလုံလေလုံပျံ့နှံ့နေတဲ့ circuit breaker သည်လျှပ်စစ်ပစ္စည်းကိရိယာများကာကွယ်ရေးနှင့်ထိန်းချုပ်မှုမြင့်မားသောပတ်ဝန်းကျင်တွင်ထိန်းချုပ်မှုအတွက်အားကောင်းတဲ့ဖြေရှင်းနည်းကိုထောက်ပံ့ပေးသည်။

630a မိုးလုံလေလုံ HV Vacuum Circuit Breaker Operating Operating Operating

1 ။ ပတ်ဝန်းကျင်လေထုအပူချိန် - အထက်ကန့်သတ် +40 ဒီဂရီ, အောက်ပိုင်းကန့်သတ် -40 ဒီဂရီ,

2 ။ အမြင့်: ≤2000m (အမြင့်တိုးပွားလာလျှင် undult edulator level ကိုအညီတိုးမြှင့်လိမ့်မည်);

3 ။ လေဖိအား - 700pa ထက်မပို (လေတိုက်နှုန်း 34m / s) နှင့်ညီမျှသည်။

4 ။ ငလျင်လှုပ်ခြင်း - 8 ဒီဂရီထက်မပို;

5 ။ ညစ်ညမ်းမှုအဆင့်: ⅳအဆင့်;

6 ။ အများဆုံးနေ့စဉ်အပူချိန်ခြားနားချက် - 25 ဒီဂရီထက်မပို;

7 ။ ဆွေမျိုးစိုထိုင်းဆ - နေ့စဉ်ပျမ်းမျှပျမ်းမျှအား 95% ထက်မပိုသောကြောင့်လစဉ်ပျမ်းမျှအား 90% ထက်မပိုပါ။

8 ။ ရောင်ရမ်းခြင်း, ပေါက်ကွဲမှုအန္တရာယ်များ, ဓာတုချေးခြင်းနှင့်ပြင်းထန်သောတုန်ခါမှုမရှိသောနေရာများ။

630A မိုးလုံလေလုံ HV Vacuum circuit breaker specification

ဂဏန်း	တေးရေး		တခု	အဘိုး
1	rated ဗို့အား		kv	24
2	rated insulation အဆင့်	အချိန်တိုတိုစွမ်းအင်အကြိမ်နှုန်းကိုခံနိုင်ရည်ရှိသည့် Power Freat	kv	65,79
		(interxphase, နှိုင်းယှဉ်မြေပြင်, ကျိုး)
		rated lightning Impulse ကိုခံနိုင်ရည်ဗို့အား	kv	125,145
		(အဆင့်, အဆင့်, ဆိပ်ကမ်း)
3	ကြိမ်ကြိမ်နှုန်း		တေှ့ဘွား	50
4	လက်ရှိ rated		A	630,1250,1600,
				2000,2500,3150
5	လက်ရှိ breaking တိုတောင်းသော circuit rated		အပေြာင်း	20, 25, 31.5
6	ကာလတိုတို 4s 4s လက်ရှိခံနိုင်ရည်ရှိသည်			20, 25, 31.5
7	လက်ရှိရှာဖွေတွေ့ရှိတိုတောင်းသော circuit rated			50, 63, 80
8	အဆင့်သတ်မှတ်ထားသောအထွတ်အထိပ်ခံနိုင်ရည်ရှိသည်			50, 63, 80
9	အမည်ခံစစ်ဆင်ရေး sequence ကို			O-0.3s-CO - 180s-CO
10	လက်ရှိချိုးဖောက်မှုများကိုချိုးဖောက်သည့်တိုတောင်းသော circuit rated		အချိန်	20
11	လက်ရှိချိုးဖောက် cable အားအားသွင်း rated		A	31.5
12	လက်ရှိ capacitor ဘဏ် rated rated		A	630
13	back-to-back capacitor ဘဏ် breaking လက်ရှိ		A	400
14	စက်မှုဘဝ		အချိန်	10000
15	ရွေ့လျားခြင်းနှင့်ငြိမ်ဆန့်ကျင်ဘက်အဆက်အသွယ်များသည် 0 တ်ဆင်သောအထူများကို 0 တ်ဆင်သည်		မီစေမယ်	3
