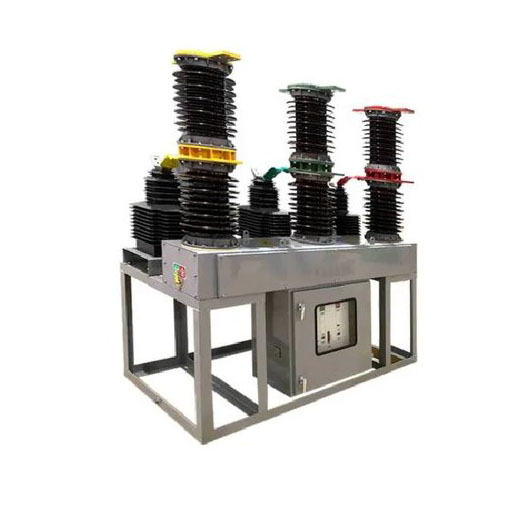

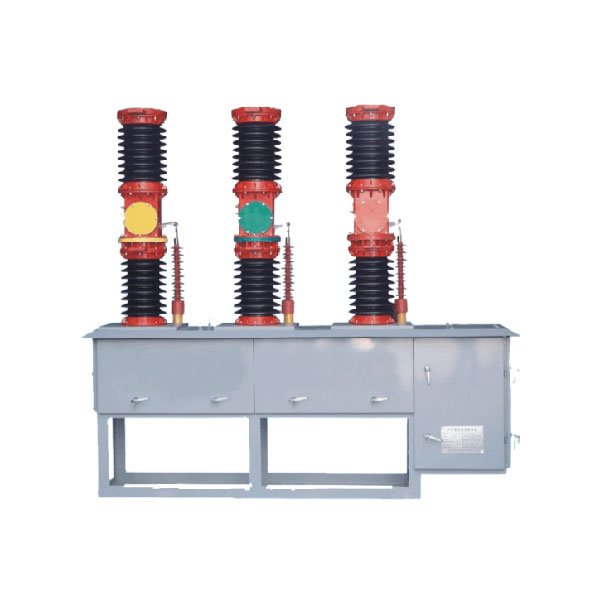

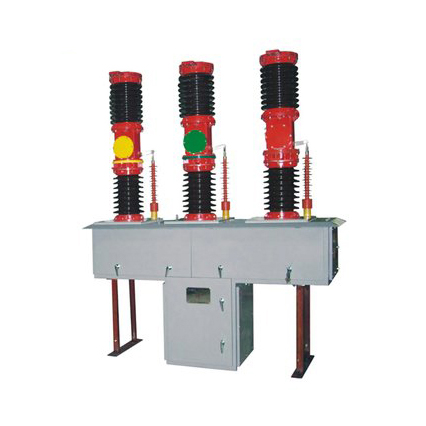

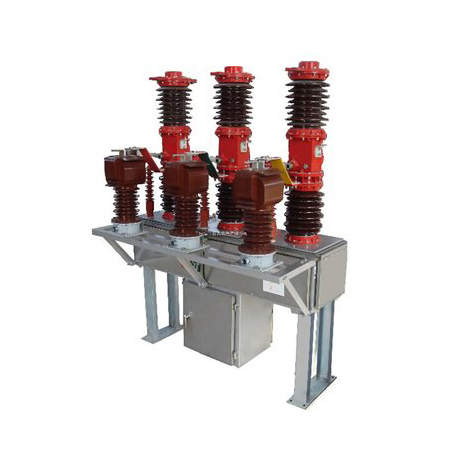

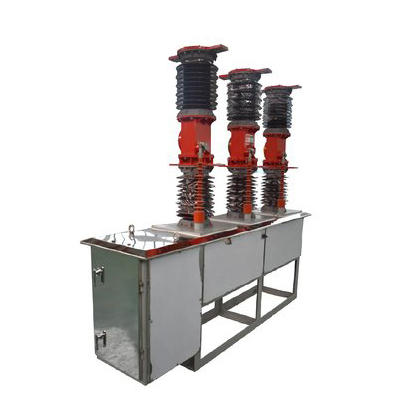

66KV ပြင်ပ ဖုန်စုပ်ပတ်လမ်း ဘရိတ်ကာ ချိတ်ဆက်ကိရိယာ

Liugao သည် ထင်ရှားသော indoor vacuum circuit breaker ထုတ်လုပ်သူအဖြစ် ဂုဏ်ယူစွာဖြင့် ရပ်တည်နေပြီး 66KV Outdoor Vacuum Circuit Breaker With Disconnector—အဆင့်သတ်မှတ်ဗို့အား 40.5kV ရှိသော သုံးဆင့် AC 50/60Hz စနစ်များအတွက် စံနမူနာပြလျှပ်စစ်ကိရိယာတစ်ခုဖြစ်သည်။ စပရိန်အော်ပရေတာ သို့မဟုတ် လျှပ်စစ်သံလိုက် လှုံ့ဆော်မှုဖြင့် တပ်ဆင်ထားပြီး၊ ဤပြင်ပကိရိယာသည် လျှပ်စစ်အဖွင့်နှင့်အပိတ်အတွက် တိကျသောထိန်းချုပ်မှုကိုပေးသည်။ ထို့အပြင်၊ ၎င်းသည် လျှပ်စစ်ထိန်းချုပ်မှုမရှိဘဲ လက်ဖြင့် သိုလှောင်မှုနှင့် လည်ပတ်မှုနှစ်မျိုးလုံးကို ခွင့်ပြုပေးသည့် manual လုပ်ဆောင်ချက်၏ ပြောင်းလွယ်ပြင်လွယ်ကို ပေးဆောင်သည်။ International Electrotechnical Commission မှဖွဲ့စည်းထားသော IEC62271-100 "AC high voltage circuit breakers" နှင့် IEC-56 "voltage high-voltage AC circuit breakers" အပါအဝင် နိုင်ငံတကာစံချိန်စံညွှန်းများနှင့်အညီ အင်ဂျင်နီယာချုပ်လုပ်ထားသော၊ ဤ circuit breaker သည် မြင့်မားသောဘေးကင်းရေးနှင့် စွမ်းဆောင်ရည်အတွက် တင်းကြပ်သောလိုအပ်ချက်များကို ကျော်လွန်ပါသည်။ ဗို့အားဆားကစ်ပြတ်တောက်ခြင်း applications များ။ LiuGao သည် ပြင်ပလေဟာနယ်ဆားကစ်ဘရိတ်ကာများ၏ စံသတ်မှတ်ချက်များကို ပြန်လည်သတ်မှတ်ပေးသည့် နောက်ဆုံးပေါ်ဖြေရှင်းချက်များအတွက် LiuGao အား ယုံကြည်ပါ၊ ပြိုင်ဘက်ကင်းသောဘေးကင်းမှု၊ တိကျမှုနှင့် ယုံကြည်စိတ်ချရမှုတို့ကို သေချာစေသည်။

စုံစမ်းမေးမြန်းရန်ပေးပို့ပါ။

ကုန်ပစ္စည်းအကြောင်းအရာ

Liugao သည် 66KV Outdoor Vacuum Circuit Breaker With Disconnector supplier.ZW7-40.5 Type vacuum circuit breaker ကို ပြင်ပ 36kV ပါဝါသွယ်တန်းမှုစနစ် ထိန်းချုပ်ရေးနှင့် ကာကွယ်ရေးအတွက် အဓိကအားဖြင့် မြို့ပြနှင့် ကျေးလက် ဓာတ်အားဖြန့်ဖြူးရေးကွန်ရက်များနှင့် စက်မှုလုပ်ငန်းနှင့် သတ္တုတွင်းလုပ်ငန်းများ ပုံမှန်လည်ပတ်ရန်အတွက်လည်းကောင်း၊ ဝါယာရှော့ ကာကွယ်ရေး ရည်ရွယ်ချက်များ။ insulator တိုင်ထုတ်ကုန်အမျိုးအစား၏ခြုံငုံဖွဲ့စည်းပုံ; ပန်းအိုးပေါ်တွင် vacuum interrupter type ၊ ကြွေပန်းအိုး ၊ နောက်တိုင်များအတွက် ပန်းအိုး။ မကြာခဏ လည်ပတ်တဲ့နေရာ။ ၎င်းတွင် ကောင်းမွန်သော တံဆိပ်ခတ်ခြင်း၊ အိုမင်းရင့်ရော်မှုကို ဆန့်ကျင်ခြင်း၊ မြင့်မားသောဖိအား၊ ပူလောင်ခြင်းမရှိ၊ ပေါက်ကွဲခြင်းမရှိဘဲ၊ ကြာရှည်စွာအသက်ရှင်ခြင်း၊ အဆင်ပြေသောတပ်ဆင်မှုနှင့် ပြုပြင်ထိန်းသိမ်းမှုဆိုင်ရာအင်္ဂါရပ်များရှိသည်။

66KV ပြင်ပ ဖုန်စုပ်ပတ်လမ်း ဘရိတ်ကာ ချိတ်ဆက်ကိရိယာ လည်ပတ်မှုပတ်ဝန်းကျင်

1 ပတ်ဝန်းကျင်အပူချိန်: -40 ℃ ~ + 40 ℃;

2 အမြင့်: ≤1000m;

3 အမြင့်ဆုံးလေတိုက်နှုန်းမှာ 10km/h၊ အဆင့်သတ်မှတ်ထားသောအဆင့်အတွက် အနည်းဆုံးလေတိုက်နှုန်း (132/230kv) သည် 3.2km/h;

4 ငလျင်ပြင်းထန်မှု- ≤8 အဆင့်၊

5 အနည်းဆုံးအမည်ခံ တွားသွားအကွာအဝေး- 31mm/kV;

6 လေထုညစ်ညမ်းမှုဒီဂရီ- Class IV ။

Disconnector လက္ခဏာများဖြင့် 66KV ပြင်ပ ဖုန်စုပ်ပတ်လမ်း ဘရိတ်ကာ

ZW7-40.5 ပြင်ပဗို့အားမြင့်လေဟာနယ် ဆားကစ်ဘရိတ်ကာကို အဓိကအားဖြင့် ပေါင်းစပ်ဝင်ရိုး၊ လက်ရှိထရန်စဖော်မာ၊ လည်ပတ်ယန္တရားနှင့် သေတ္တာများဖြင့် ဖွဲ့စည်းထားသည်။ ဤ circuit breaker အမျိုးအစားသည် အသေးစားဒီဇိုင်းဖြစ်ပြီး ဘူးခွံကို အရည်အသွေးမြင့် သံမဏိသေတ္တာဖြင့် ပြုလုပ်ထားသည်။ အသုံးပြုသူလိုအပ်ချက်အရ လက်ရှိထရန်စဖော်မာများကို ရွေးချယ်နိုင်ပါသည်။ ZW7-40.5 ပြင်ပဗို့အားမြင့် လေဟာနယ် ဆားကစ်ဖြတ်ကာနှင့် ကိုက်ညီသော အသိဉာဏ်ထိန်းချုပ်မှု ပေါင်းစပ်မှု။ ခလုတ်အဖွင့်အပိတ် လုပ်ဆောင်ချက်ကို စက်တွင်း၌ သိရှိနိုင်ပြီး၊ ၎င်းကို ဆက်သွယ်မှုကြားခံမှတဆင့် အဝေးမှ လုပ်ဆောင်နိုင်သည်။ circuit breaker ၏အခြားအချက်အလက်များကိုလည်း control center သို့ပေးပို့နိုင်ပြီး ဆက်သွယ်ရေးချန်နယ်သည် cable၊ optical fiber၊ GPRS/CDMA, GSM, etc.

Disconnector Specification ဖြင့် 66KV ပြင်ပ ဖုန်စုပ်ပတ်လမ်း ဘရိတ်ကာ

မရှိ	ကုသိုလ်ကံ			ယူနစ်	ကန့်သတ်ချက်များ
1	အဆင့်သတ်မှတ်ထားသော ဗို့အား			kV	40.5
2	အဆင့်သတ်မှတ်ထားသည်။	1 မိနစ် ပါဝါကြိမ်နှုန်း	ခြောက်သွေ့		95
	insulation	ဗို့အားကိုခံနိုင်ရည်ရှိသည်။	စိုစွတ်သော		80
	အဆင့်	Lightning Impulse သည် ဗို့အားကိုခံနိုင်ရည်ရှိသည် (အမြင့်ဆုံး)			185
3	လက်ရှိ အဆင့်သတ်မှတ်ထားသည်။			A	1250၊ 1600၊ 2000
4	တိုတောင်းသော circuit breaking လက်ရှိ အဆင့်သတ်မှတ်ထားသည်။			kA	၂၀၊ ၂၅၊ ၃၁.၅
5	လည်ပတ်မှုအဆင့်သတ်မှတ်ထားသည်။				O－0.3s -CO- 180s-CO
6	တိုတောင်းသော circuit breaking လက်ရှိ breaki ng ကြိမ်များကို အဆင့်သတ်မှတ်ထားသည်။			ကြိမ်	12
7	တိုတောင်းသော ပတ်လမ်း အဆင့်သတ်မှတ်ထားပြီး ၎င်းအား ပိတ်နေသော လက်ရှိ (အမြင့်ဆုံး)			kA	၅၀၊ ၆၃၊ ၈၀
8	ကာလတန်ဖိုး t ကိုခံနိုင်ရည်အမြင့်ဆုံးအဆင့်သတ်မှတ်
9	အချိန်တိုအတွင်း လက်ရှိ ခံနိုင်ရည် အဆင့်သတ်မှတ်ထားသည်။			kA	၂၀၊ ၂၅၊ ၃၁.၅
10	တိုတောင်းသော ပတ်လမ်းကြာချိန် အဆင့်သတ်မှတ်ထားသည်။			S	4
11	ပျမ်းမျှအဖွင့်အမြန်နှုန်း			ဒေါ်	1.5 ± 0.2
12	ပျမ်းမျှအပိတ်အမြန်နှုန်း				0.7 ±0.2
13	အဆက်အသွယ်ပိတ်ချိန် ဘောင်ပြန်ဝင်ချိန်			s	≤2
14	အဆင့်သုံးဆင့်ပိတ်ခြင်းနှင့် အဖွင့်ထပ်တူကျခြင်း။				≤2
15	ဖွင့်ချိန်				≤150
16	ပိတ်ချိန်				≤60
17	ယန္တရားဘဝ			ကြိမ်	10000
18	အဆင့်သတ်မှတ်ထားသည့် လည်ပတ်ဗို့အားနှင့် aux ilia ry ကွင်းပတ်အဆင့်သတ်မှတ်ထားသော ဗို့အား			V	DC220၊1 10၊24
					AC220၊ 110၊ 24
19	Phase loop DC ခုခံမှု (လက်ရှိ transformer မပါဘဲ)			uΩ	100
20	ဝတ်ဆင်မှု- ရွေ့လျားမှုနှင့် တည်ငြိမ်သော အဆက်အသွယ်များ၏ အထူကို စုဆောင်းခွင့်ပြုထားသည်။			မီလီမီတာ	3
