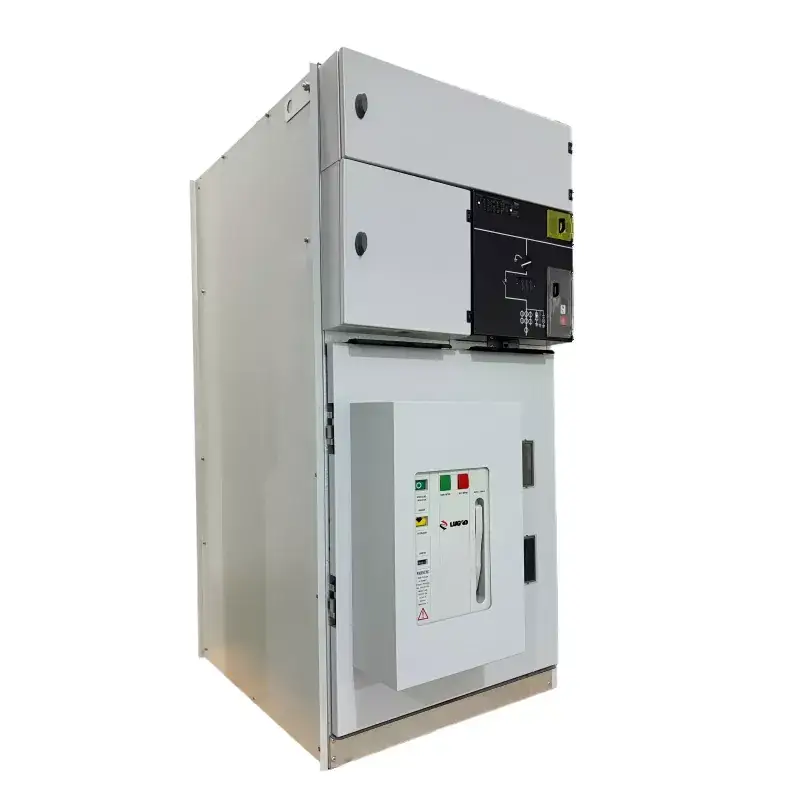

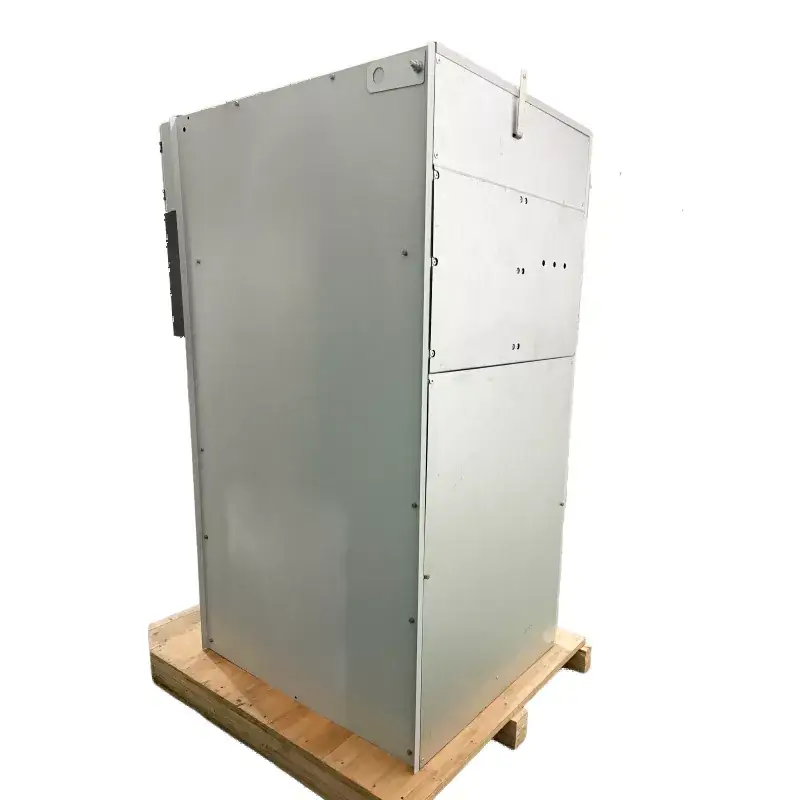

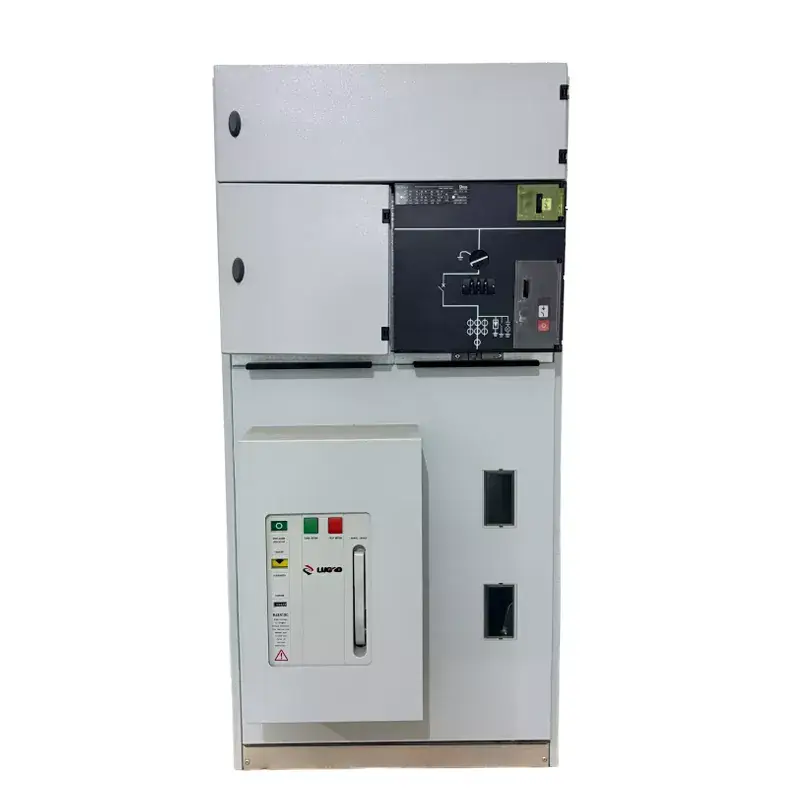

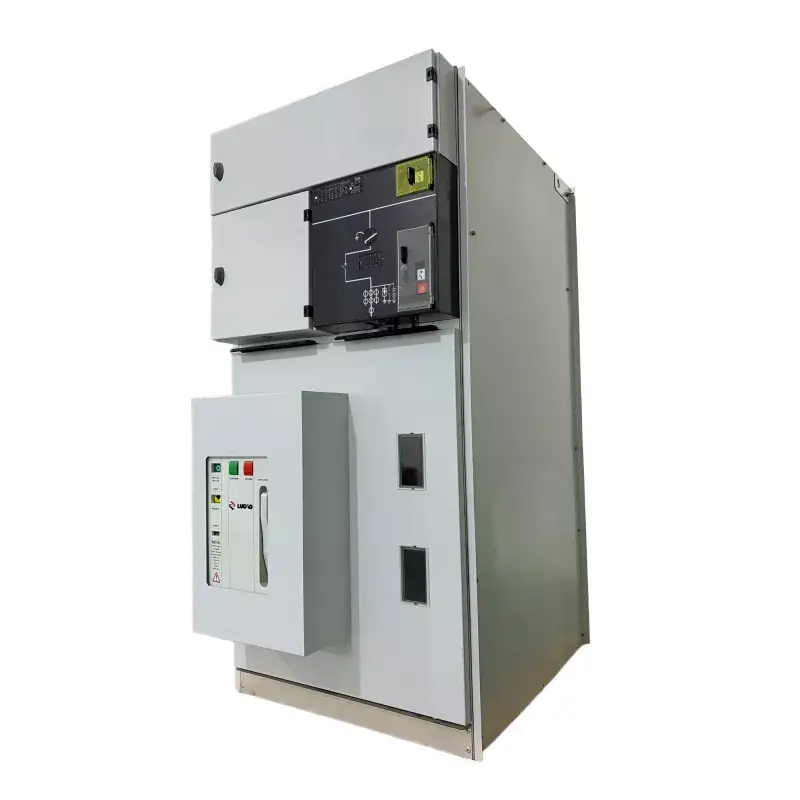

SM6 Indoor Gas Insulated Ring Main Unit Switchgear Panel VCB

VCB ပါသော LGSM6 Indoor Gas Insulated Ring Main Unit Switchgear Panel သည် လျှပ်ကာပစ္စည်းအဖြစ် လေကိုအသုံးပြုကာ စွမ်းဆောင်ရည်မြင့်မားသော ဖုန်စုပ်ဆားကစ်ဘရိတ်ကာ (VCB) ဖြင့် တပ်ဆင်ထားပါသည်။ အဆင့်သတ်မှတ်ထားသော ဗို့အားများသည် 10kV၊ 12kV နှင့် 24kV တို့ကို အကျုံးဝင်ပါသည်။ လေကို insulating ကြားခံအဖြစ်အသုံးပြုသောကြောင့်၊ ဓာတ်ငွေ့စောင့်ကြည့်ခြင်း သို့မဟုတ် ပြန်လည်ထူထောင်ရေးကုသမှုအတွက် မလိုအပ်ပါ။ စက်မှုလုပ်ငန်းနှင့် သတ္တုတူးဖော်ရေး လုပ်ငန်းများ၊ လူနေအိမ်ဓာတ်အားဖြန့်ဖြူးရေးနှင့် လေနှင့် နေရောင်ခြည်စွမ်းအင် ဖြန့်ဖြူးရေးအခန်းများကဲ့သို့ အမျိုးမျိုးသော အခြေအနေများတွင် တွင်ကျယ်စွာ အသုံးပြုကြသည်။ နှစ်စဉ်ရောင်းအားသည် ယူနစ် 3,000 ကျော်လွန်ပြီး လျှင်မြန်စွာပေးပို့မှုသေချာစေရန်အတွက် ပင်မဖြေရှင်းနည်းများကို စတော့တွင် သိမ်းဆည်းထားသည်။

စုံစမ်းမေးမြန်းရန်ပေးပို့ပါ။

ကုန်ပစ္စည်းအကြောင်းအရာ

VCB ပါသော LGSM6 Indoor Gas Insulated Ring Main Unit Switchgear Panel သည် SF6 ဓာတ်ငွေ့ကို ပင်မလျှပ်ကာပစ္စည်းအဖြစ် အသုံးပြုသည့် အပြည့်အ၀ အလုံပိတ် ပင်မယူနစ်တစ်ခုဖြစ်သည်။ ၎င်း၏အဓိကအင်္ဂါရပ်မှာ အလုံပိတ်ဓာတ်ငွေ့ခန်းအတွင်း လေဟာနယ်ဆားကစ် (VCB) ပေါင်းစပ်မှုဖြစ်သည်။ ၎င်းသည် သေးငယ်သောအရွယ်အစားနှင့် ပြုပြင်ထိန်းသိမ်းမှုကင်းသော လည်ပတ်မှုကဲ့သို့သော ဓာတ်ငွေ့-လျှပ်ကာပါသော ခလုတ်ဂီယာ၏ အားသာချက်များကို ဆက်လက်ထိန်းသိမ်းထားကာ ဖုန်စုပ်ဆားကစ်ဘရိတ်ကာများ၏ မကြာခဏလည်ပတ်မှုအတွက် မြင့်မားသော ဖောက်ထွင်းနိုင်စွမ်းနှင့် သင့်လျော်မှုလည်းရှိသည်။ ထို့ကြောင့်၊ ၎င်းသည် စက်မှုလုပ်ငန်းနှင့် သတ္တုတူးဖော်ရေးလုပ်ငန်းများ၊ လူနေအိမ်ဓာတ်အားဖြန့်ဖြူးရေး၊ လေနှင့်နေရောင်ခြည်စွမ်းအင်ထုတ်လုပ်ရေးနှင့် အမျိုးမျိုးသော ဓာတ်အားခွဲရုံများအတွက် အလွန်သင့်လျော်ပါသည်။ ပရော်ဖက်ရှင်နယ် GIS RMU ထုတ်လုပ်သူအနေဖြင့် Lugao ၏ switchgear ဖြေရှင်းချက်သည် IEC၊ ISO နှင့် CE ကဲ့သို့သော နိုင်ငံတကာစံနှုန်းများနှင့် အပြည့်အဝလိုက်နာပြီး အမျိုးမျိုးသော ဓာတ်အားဖြန့်ဖြူးမှုအခြေအနေများတွင် ကမ္ဘာလုံးဆိုင်ရာအသိအမှတ်ပြုမှုနှင့် ယုံကြည်စိတ်ချရသောလည်ပတ်ဆောင်ရွက်မှုများကို အာမခံပါသည်။

ပင်မနည်းပညာဆိုင်ရာဘောင်များ

မရှိ	ကုသိုလ်ကံ		ယူနစ်	ကန့်သတ်ချက်များ
1	အဆင့်သတ်မှတ်ထားသော ဗို့အား		kV	12	24	36	40.5
2	အဆင့်သတ်မှတ်ထားသော လက်ရှိ		A	၆၃၀/၁၂၅၀
3	အဆင့်သတ်မှတ်ထားသော ကြိမ်နှုန်း		Hz	၅၀/၆၀
4	1-Minute Power Frequency သည် Voltage ကိုခံနိုင်ရည်ရှိသည်။	စုစုပေါင်းတန်ဖိုး	kV	42	55	80	95
		Break Point		48	65	95	110
5	Lightning Impulse သည် Voltage ကိုခံနိုင်ရည်ရှိသည်။	စုစုပေါင်းတန်ဖိုး	kV	75	၁၂၅/၁၅၀	170	95
		Break Point		85	၁၅၀/၁၆၀	185	215
6	Short-Time Withstand Current အဆင့်သတ်မှတ်ထားသည်။	ပင်မပတ်လမ်း	kA	25/2s
		မြေပြင်ပတ်လမ်း		25/2s
7	အဆင့်သတ်မှတ်ထားသော Peak သည် Current ကိုခံနိုင်ရည်ရှိသည်။		kA	63			50
8	အဆင့်သတ်မှတ်ထားသော လွှဲပြောင်းလက်ရှိ		A	1300~1700
9	အဆင့်သတ်မှတ်ထားသော Load Closing Breaking Current		A	630
10	အဆင့်သတ်မှတ်ထားသော Cable Charging Breaking Current		A	၅၀/၁၀
11	Unloaded Transformer Breaking Current		A	20
12	Cable Charging Ground Fault Breaking Current		A	100			80
13	Short-Circuit Breaking Current ကို အဆင့်သတ်မှတ်ထားသည်။		kA	20
14	Short-Circuit Closing Current ကို အဆင့်သတ်မှတ်ထားသည်။		kA	63			50
15	အကာအကွယ်အတန်း			IP3X
16	Load ဘဝပြောင်းပါ။		အချိန်	5000
17	Grounding ဘဝပြောင်း		အချိန်	5000

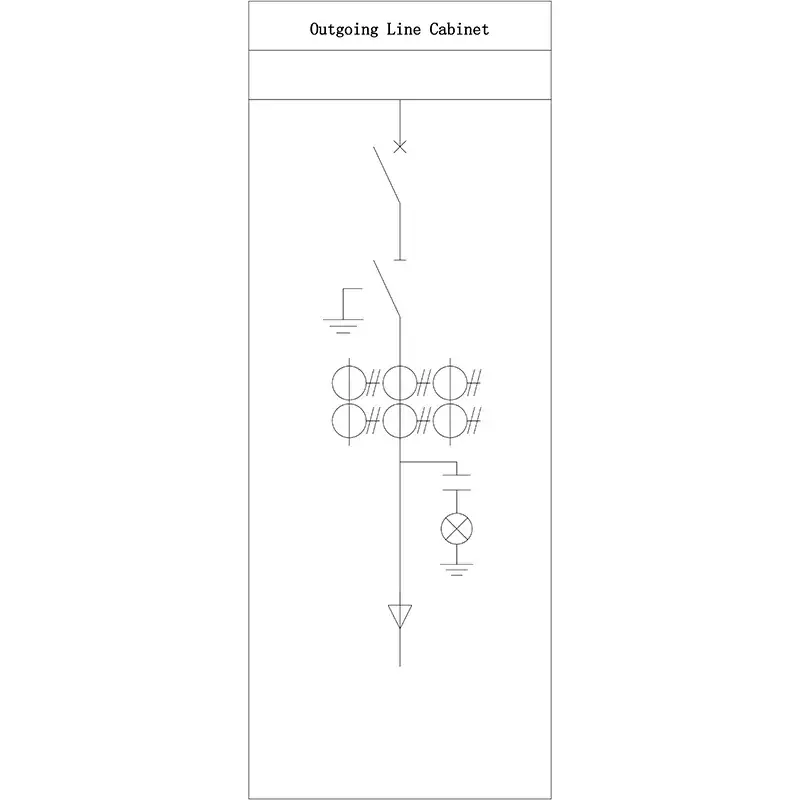

ပုံမှန်အစီအစဥ်ပုံကြမ်း-

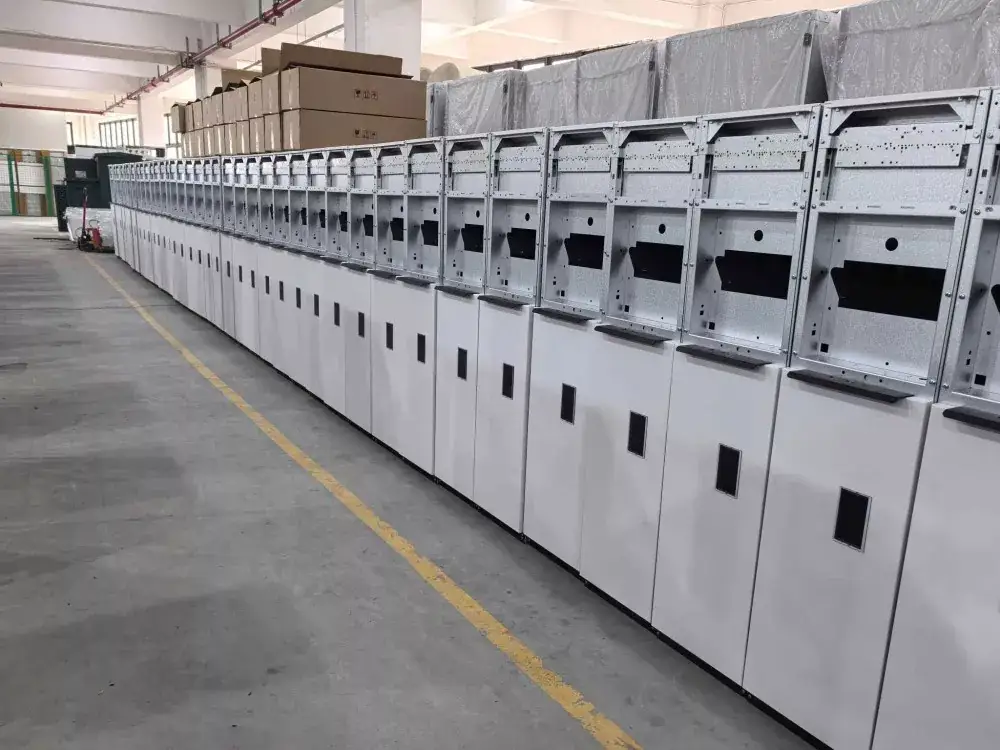

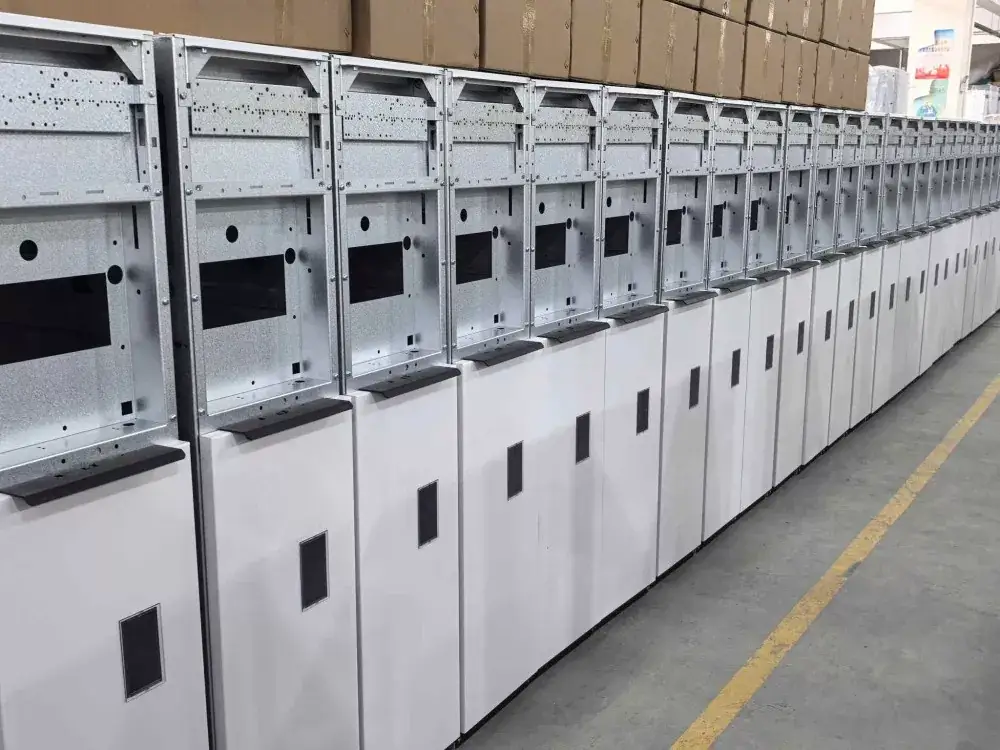

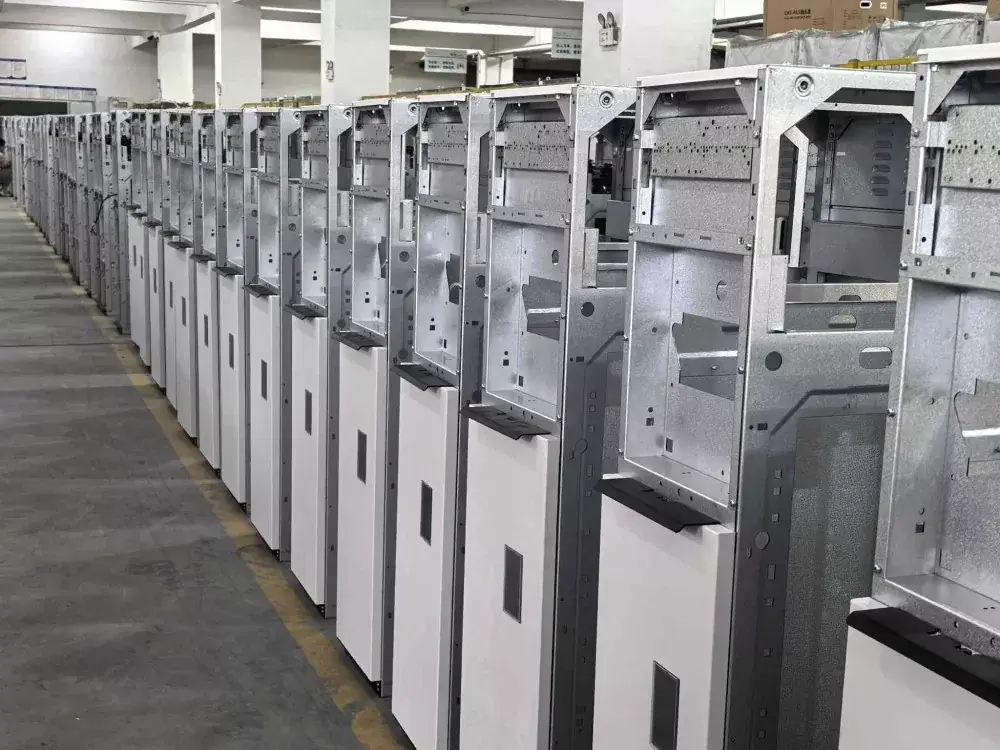

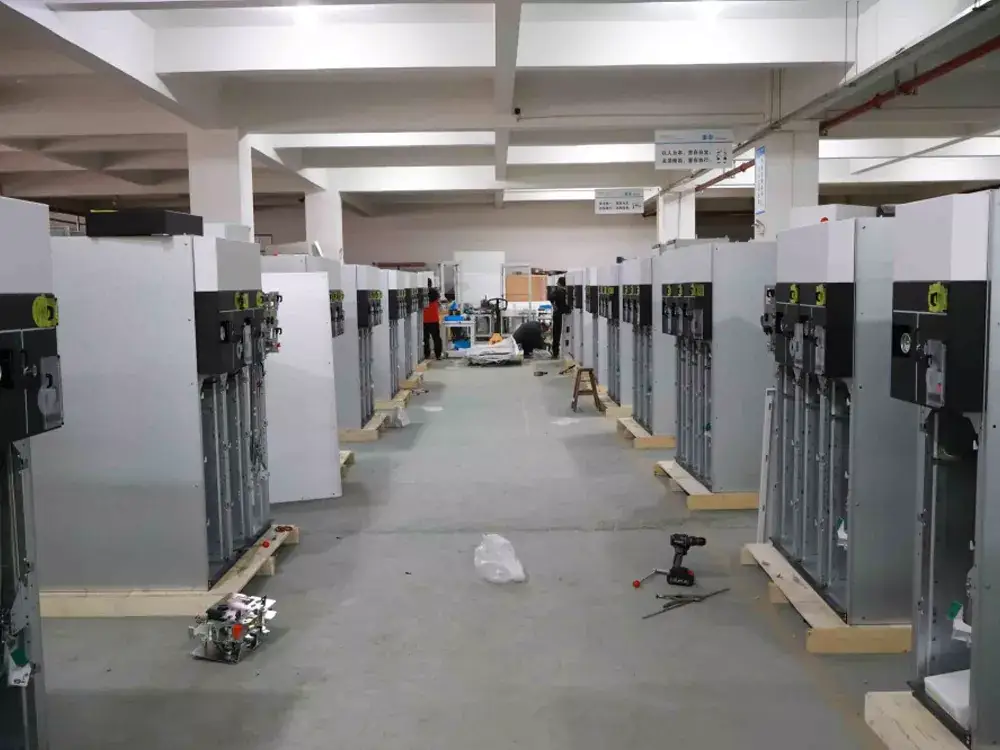

စက်ရုံပစ်ခတ်မှု

အခြေခံနည်းပညာအင်္ဂါရပ်များ

1. LGSM6 Indoor Gas Insulated Ring Main Unit Switchgear Panel ကို VCB ဖြင့်အသုံးပြုထားသောကြောင့် ပင်မပတ်လမ်းအတွင်း arcing များကို ဖယ်ရှားပေးပြီး တာရှည်လျှပ်စစ်သက်တမ်းကို ရရှိစေပါသည်။ ဖုန်စုပ်ဆားကစ်ဘရိတ်ကာတစ်ခုလုံးကို SF6 ဓာတ်ငွေ့ဖြင့်ဖြည့်ထားသော သံမဏိဓာတ်ငွေ့အခန်းတွင် အလုံပိတ်ထားပြီး ၎င်းကို ပြင်ပပတ်ဝန်းကျင်နှင့် လုံးဝခွဲထုတ်ပြီး ကာရံယုံကြည်စိတ်ချရမှုကို ပိုမိုကောင်းမွန်စေပါသည်။

2. ဘတ်စ်ဘားများ၊ အဆက်ဖြတ်သည့်ခလုတ်များ၊ ဖုန်စုပ်ဆားကစ်ဘရိတ်ကာများနှင့် လက်ရှိထရန်စဖော်မာများကဲ့သို့သော ဗို့အားမြင့်သောအစိတ်အပိုင်းများအားလုံးကို ဓာတ်ငွေ့ခန်းအတွင်း အလုံပိတ်ထားပြီး ၎င်းတို့၏သက်တမ်းတစ်ခုလုံးအတွက် ပြုပြင်ထိန်းသိမ်းမှုမလိုအပ်ဘဲ လျှပ်ကာအစိတ်အပိုင်းများကို သန့်ရှင်းရေးမလုပ်ပါ။

3. ၎င်း၏ကျစ်လျစ်သောအရွယ်အစားသည် ဓာတ်အားဖြန့်ဖြူးရေးအခန်း၏ကြမ်းပြင်တွင် သိသိသာသာ သက်သာနိုင်ပြီး နေရာအကန့်အသတ်ရှိသော ကြိုတင်ပြင်ဆင်ထားသော ဓာတ်အားခွဲရုံများ သို့မဟုတ် ပရောဂျက်များအတွက် အထူးသင့်လျော်ပါသည်။

4. ၎င်းတွင် မှားယွင်းလုပ်ဆောင်မှုမှ ကာကွယ်ရန် အကာအကွယ်ငါးခုပါရှိသည့် စက်ပိုင်းဆိုင်ရာ အပြန်အလှန်ချိတ်ဆက်မှုပါရှိသည်။ လေသေတ္တာတွင် လုပ်ငန်းလည်ပတ်မှုဘေးကင်းစေရန်အတွက် ဦးတည်ချက်ဆိုင်ရာဖိအားပေးချန်နယ်တစ်ခု တပ်ဆင်ထားသည်။

5. ၎င်းသည် စမတ်ဖြန့်ဖြူးရေးကွန်ရက်များ၏ လိုအပ်ချက်များနှင့် ကိုက်ညီစေရန် လျှပ်စစ်လည်ပတ်မှုနှင့် အလိုအလျောက်စနစ်အတွက် အင်တာဖေ့စ်များကို သိမ်းဆည်းထားသည်။

လျှောက်လွှာအခြေအနေများ-

စက်မှုကဏ္ဍ- စက်ရုံ ဓာတ်အားဖြန့်ဖြူးရေး၊ သတ္တုတူးဖော်ရေး

ဆောက်လုပ်ရေးကဏ္ဍ- လုပ်ငန်းသုံး အဆောက်အအုံများ၊ အထပ်မြင့် အဆောက်အအုံများ၊ လူနေရပ်ကွက်များ

စွမ်းအင်အသစ်- လေအားလျှပ်စစ်ထုတ်လုပ်ခြင်း၊ လျှပ်စီးဓာတ်အားလျှပ်စစ်ဓာတ်အားပေးစက်ရုံများ

အခြေခံအဆောက်အဦ- လေဆိပ်များ၊ မြေအောက်ရထားများ

ထောက်ပံ့ရေးနှင့်ဝန်ဆောင်မှု

စာရင်းနှင့် ပေးပို့ခြင်း- ကျွန်ုပ်တို့သည် ကြီးမားသောစာရင်းကို ထိန်းသိမ်းထားသည်။ ပုံမှန်အော်ဒါများ ခန့်မှန်းခြေအားဖြင့် 10 ရက်အတွင်း ပို့ဆောင်ပေးပါသည်။

အရောင်းအပြီးဝန်ဆောင်မှု- ကျွန်ုပ်တို့သည် 24 နာရီတုံ့ပြန်မှုနှင့် ဆိုက်အတွင်းတပ်ဆင်မှုလမ်းညွှန်မှုနှင့် ကော်မရှင်အဖွဲ့ဝင်များကို ပံ့ပိုးပေးပါသည်။

စိတ်ကြိုက်ဝန်ဆောင်မှုများ- အထူးဗို့အားအဆင့်များ၊ အလယ်တန်းကာကွယ်မှုအစီအစဉ်များနှင့် အပြိုင်ကက်ဘိနက်ချိတ်ဆက်မှုများကဲ့သို့သော သုံးစွဲသူများ၏လိုအပ်ချက်အရ ကျွန်ုပ်တို့သည် ပုံမှန်မဟုတ်သော LGSM6 Indoor Gas Insulated Ring Main Unit Switchgear Panel အတွက် ဖြေရှင်းချက်များအား ပံ့ပိုးပေးနိုင်ပါသည်။
